バネ材製品、幅・厚み均一管理の自動制御用機器として…
更新時の後継機器として…

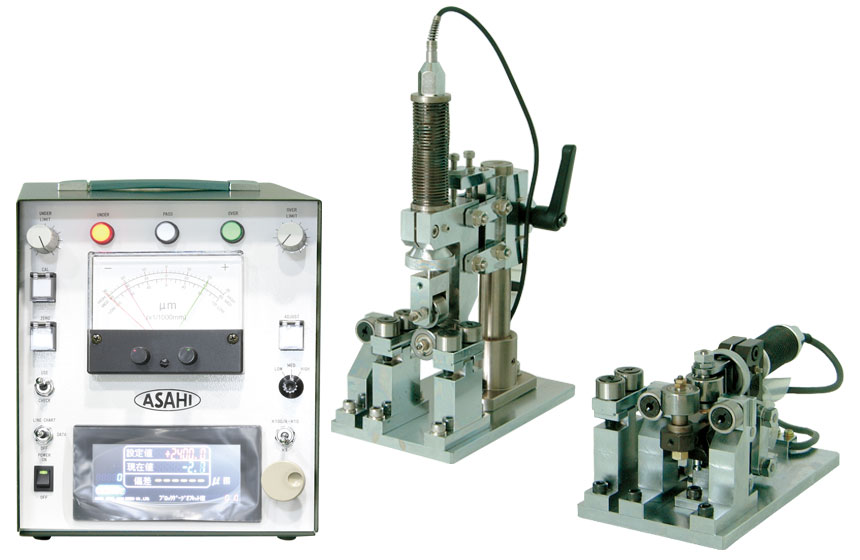

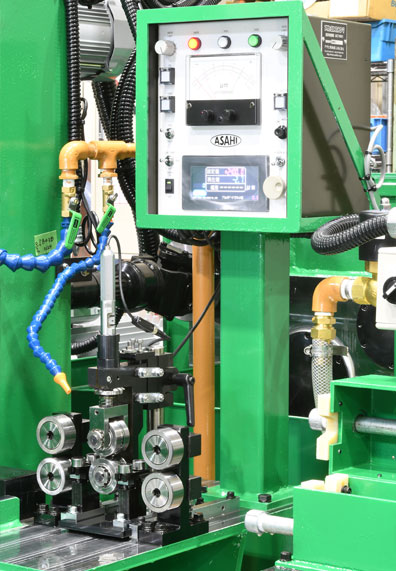

ローラ接触子採用で抜群の安定性・保守性、従前の幅・厚み制御機器との互換性を重視(弊社製圧延機械に標準採用)
製造線材の正確な幅・厚み管理、フイードバック制御に最適です。
他社製の幅・厚み制御機器(※1)からの更新・移行が、よりスムースになります。(弊社製圧延機械に標準採用いたしております)。 (※1)制御部とプローブのセット更新。また一部互換の取れないメーカ・型式の幅・厚み制御機器があります。

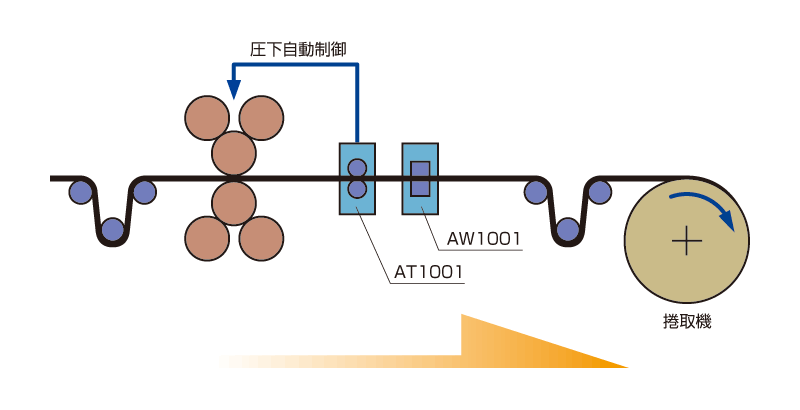

厚み制御用プローブ(AT1001)対応範囲0.2~6mm(線材厚み)
幅制御用プローブ(AW1001)対応範囲3~11mm(線材幅)
(※2)電気的直線範囲は1.5mmです。(1.5mm以上は送り機構で設定)
| 平角帯鋼 厚み制御用(AT1001) | 平角帯鋼 幅制御用(AW1001) | |
| 対応範囲 | 厚み 0.2~6mm | 幅 3~11mm |
| 設置点 | 両脇 | |
| 接触子 | Φ24超硬合金製フラットローラ(幅14mm) | |
| 保持圧 | 300g | |
| 指示範囲 | 0~4000μm | |
| メータ指示範囲 | ±15μm、 ±30μm、 ±60μm | |
| 最小目盛 | 1μm、 2μm、 5μm | |
| リミット設定範囲 | 0~±60μm | |
| 判別段階 | 3段階3色のランプ表示 (UNDER,PASS,OVER) | |
| 繰返し性 | ±3.5μm(ローラ偏心±3μmを含む) | |
| 指示誤差(メータ) | ±(目量×½+指示値の1.5%) | |
| 指示誤差(ダイヤル) | 0~4000μm:メータ指示誤差範囲内 | |
| 外部回路制御リレー | AC100V 1A容量の接点の開閉 | |
| 記録用出力 | 最大±2V、2mA、出力インピーダンス10Ω以下(LOWは1.5kΩ以下)、零点・利得調整器付き | |
| 制御用出力 | 最大±10V、2mA、出力インピーダンス10Ω以下、利得調整器付き | |
| HIGH CUT | DC~100Hz DC~10Hz DC~1Hz DC~0.2Hz DC~0.05Hz |
|
| 電源 | AC100V ±10% 50/60Hz 25VA | |
